产品介绍

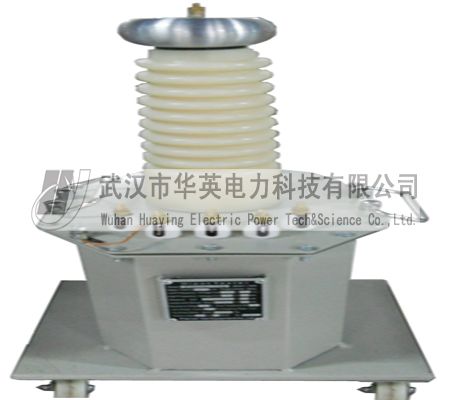

　　YDJ系列油浸式试验变压器是武汉市华英电力科技有限公司在原TDM型试验变压器的基础上改进的新换代产品。与传统的试验变压器相比较，其具有如下特性：

　　1、缘结构方面，根据变压器油“距离效应”原理，采用多层次绝缘，把变压器内的内绝缘分割成多路油道，从而提高绝缘程度，缩小了体积。

　　2、解决了TDM系列变压器的渗漏油问题，由于TDM系列变压器无储油器，所以当气温过高时，油膨胀后从油咀渗漏出来，而该系列产品将注油孔设在套管顶部，套管中油与器身中油相通。所以该套管除具有装硅堆．短路杆和串激杆等功用外，还相当于变压器储油器。

　　3、本系列产品采用金属固定引线和均压，从而消除了放电现象。

　　4、渍箱结构紧凑，外观新颖，体积小．重量轻。

　　5、铁芯为单框芯式，使用DQ型，0.30mm冷轧取向硅钢片叠成，用新的特殊材料予以紧固，取代了传统的穿芯螺杆。线圈为同心圆筒．多层塔式结构。

　　YDJ系列油浸式试验变压器主要技术指标如下：

　　1、输入电压：0－200V／0－400V

　　2、额定高压：0－400kV

　　3、额定容量：0－200kVA

　　4、产品种类及型号：

　　交流YDJ－X／Y

　　交直流YDJZ－X／Y

　　交流串激YDJC－X／Y

　　交直流串激YDJCZ－X／Y

　　（X为输出容量参数，单位为kVA；Y为输出交流电压参数，单位为kV。）

　　5、额定参数

　　规格：1.5/50，容量：1.5KVA，低压侧电压：200V，低压侧电流：7.5A，高压侧电压：50KV，高压侧电流：30A，测量变化：500，60分钟温升：50℃，阻抗电压：10%，空载电流<4%，质量：19.5kg，外形尺寸：200Х275Х640mmХmmХmm

　　规格：10/50，容量：10KVA，低压侧电压：200V，低压侧电流：50A，高压侧电压：50KV，高压侧电流：200A，测量变化：500，60分钟温升：50℃，阻抗电压：10%，空载电流<4%，质量：80kg，外形尺寸：260Х375Х750mmХmmХmm

　　规格：15/100，容量：15KVA，低压侧电压：400V，低压侧电流：37.5A，高压侧电压：100KV，高压侧电流：150A，测量变化：1000，60分钟温升：50℃，阻抗电压：8%，空载电流<4%，质量：150kg，外形尺寸：510Х2390Х1320mmХmmХmm

　　规格：50/150，容量：50KVA，低压侧电压：400V，低压侧电流：125A，高压侧电压：150KV，高压侧电流：333.3A，测量变化：1500，60分钟温升：50℃，阻抗电压：8%，空载电流<4%，质量：340kg，外形尺寸：640Х490Х1850mmХmmХmm
