产品介绍

　　一、概述

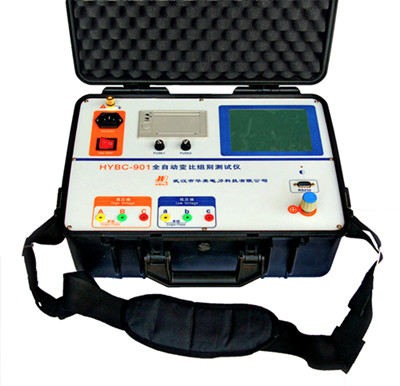

　　特种变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器设计的。

　　仪器输入单相电源，由内部功率模块产生三相电源或二相电源，输出到变压器的高压侧，然后高压低压同时采样，后计算出组别、变比、误差、相位差。

　　仪器采用大屏幕液晶显示，全中文菜单及汉字打印输出。

　　仪器内置使用说明书，可随时查阅。

　　仪器可以通过USB口直接由上位机进行控制完成设置测量上传数据保存打印等操作。

　　仪器操作十分方便，是电力系统、变压器生产厂家和铁路电气系统理想的变压器变比组别极性测试仪。

　　二、安全措施

　　2.1、使用本仪器前一定要认真阅读本手册。

　　2.2、仪器的操作者应具备一般电气设备或仪器的使用常识。

　　2.3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

　　2.4、仪表应避免剧烈振动。

　　2.5、对仪器的维修、护理和调整应由人员进行。

　　2.6、测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。

　　2.7、高、低压电缆不要接反。

　　2.8、测单相变压器时只使用黄色和绿色线夹，不要用错，不用的测试夹要悬空。

　　2.9、测试试验变压器时，不可从低压加电，测仪表线圈的电压比，以免发生危险。

　　2.10、变压器外壳和仪器的的接地端要良好接地。但三相变器的中性点不要接地。单相试验变压器的高压尾不要接地。

　　三、性能特点

　　3.1、特别适合特种变压器的变比及相位差测试。

　　3.2、特别适合测量带移相的整流变压器的测量，很直观的显示移相的角度

　　3.3、自动产生幅值稳定、相位恒定的三相(120°)或两相(90°)电源。

　　3.4、不受变压器内部接线方式的约束，直接测量高、低压侧的电压比值及相角差。

　　3.5、真正意义上的三相同时测量。

　　3.6、测试参数一次性设定，转换分接开关后直接测试，自动判断分接位置及转换后的标准变比。

　　3.7、速度快，一组数据的测试时间为8秒钟。

　　3.8、测试结果不受工频电源频率及幅值波动的影响。

　　3.9、内部具有过流保护功能，高、低压反接的保护功能。

　　3.10、可以完全由上位机控制整个测试过程，保存数据，打印试验报告。

　　3.11、测试结果自动保存，多可保存99个。

　　3.12、仪器内置使用说明书，可以随时查阅。

　　四、技术指标

　　4.1、变比测试范围:1～10000

　　4.2、组别测试范围:1～12

　　4.3、变比测试准确度:变比范围1～1000:0.2级

　　变比范围1000～2000:0.5级

　　变比范围2000～5000:1级

　　4.4、变比分辨率:0.0001

　　4.5、角度分辨率:0.01°

　　4.6、仪器电源输入:220V±10%、50Hz±1Hz

　　4.7、使用温度：-20℃～40℃

　　4.8、相对湿度：≤85%，不结露

　　4.8、体积：320mm×400mm×170mm

　　4.8、主机：7kg
